网线插座接法图解_家庭网线插座接法

我们这里所说的网线插座，准确的叫法该当是网线模块，平凡利用正在室内的墙壁上作为网线插孔。目前家庭中运用的平凡都是双绞线，双绞线分为T568A和T568B两种线序，消息模块端接入规范分T568A规范和T568B规范两种，我们的网线插座或许网线水晶头都只能正在A和B被选择一种体例接线，若果一头接错就没有会有反馈。

　　A和B两者没有实质的区分，只是色彩上的区分。各自的接线设施是：

　　T568A的接法：绿黑、绿、橙黑、蓝、蓝黑、橙、棕黑、棕

　　T568B的接法：橙黑、橙、绿黑、蓝、蓝黑、绿、棕黑、棕

网线插座就是把网线和信息模块正确的连接起来，使得网络能通，现在家庭中大多使用双绞线(即一般的网线)，一般分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下：





T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

　　T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

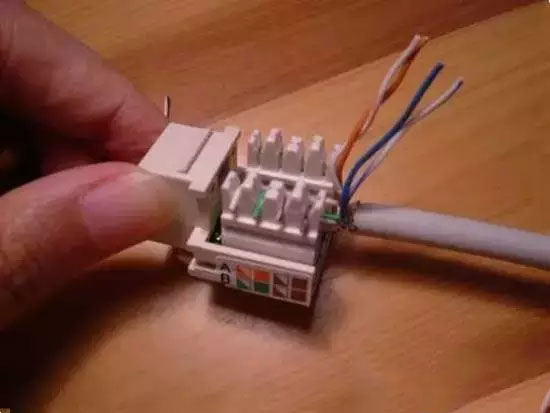

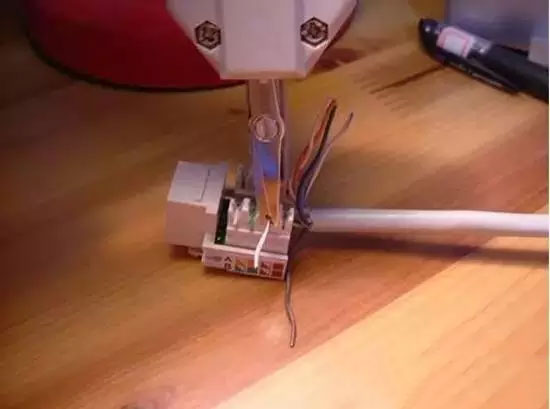

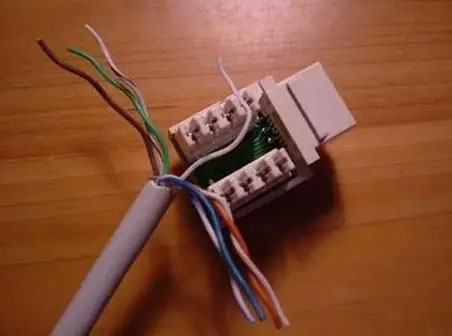

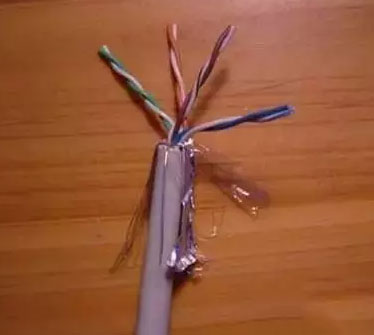

　　然后就是为大家介绍详细的网线插座接法步：
