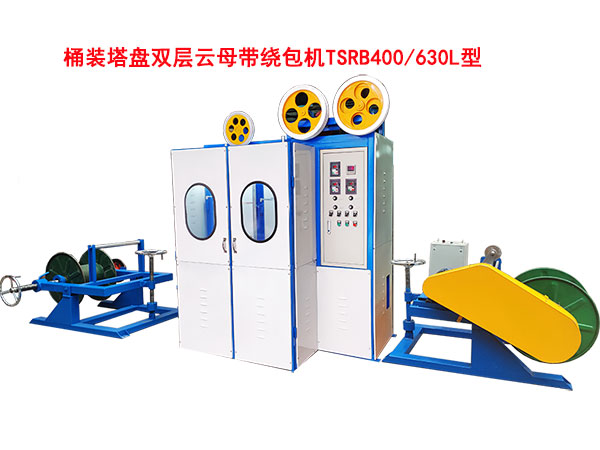

桶装塔盘双层云母带绕包机TSRB400/630L型

桶装塔盘双层云母带绕包机TSRB400/630L型




一、桶装塔盘双层云母带绕包机用途:


   桶装塔盘双层云母带绕包机是在高速绕包机基础上改进的新型设备。该设备由30分钟换一次云母带,经改进后使用桶装云母带,每三个小时换装一次云母带,该设备有断带、无带停机,断带报警功能。该设备可无人操作,节省人工成本,提高工作效率,适用铜线或线缆表面绕包。如:云母带、铝箔、聚酯带、铝塑复合带等。


二、桶装塔盘双层云母带绕包机技术参数:


1、绕包节距:无级调节(断带停机)
2、适用线径:Φ1.0~Φ5mm
3、带盘直径:Φ260(内孔Φ70mm,带高80mm)
4、收线盘径:Φ630×475mm×56mm(或125mm)
5、电机功率:三相380V   4千瓦变频调速
6、包带转速:1500转/分
7、收线装置:力矩收线
8、排线装置:光杆排线器GP30型

三、桶装塔盘双层云母带绕包机设备配置:

1、无轴式升降放线机SFX630型一台
2、桶装塔盘双层云母带绕包机主机TSRB400型一台
(设备附件:批刀一个,502胶水一瓶,换盘顶 柱一个,进线模具三个,绕包后模具三个)
3、无轴升降收排线机WSP630型一台
  说明:1、直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。2、该设备增加绕包断带停机功能,刹车采用大功率变频器内置自刹装置。动力采用4kw电机,实现断带即刻停机。该装置是其它绕包机无法替代的专项功能。
