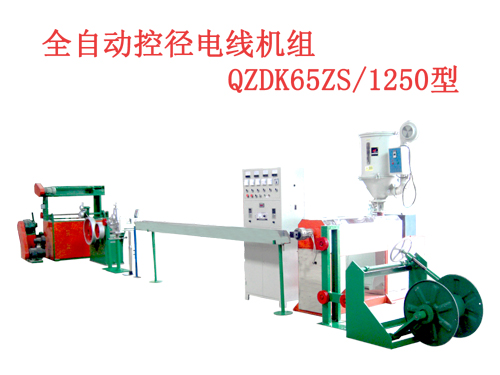

全自动控径电线机组(押出机）QZDK65ZS/1250型


一、全自动控径电线机组（押出机）QZDK65ZS/1250型机器用途：

   全自动控径电线机组（押出机）QZDK65ZS/1250型供电线电缆厂将聚乙烯、聚氯乙烯等热挤法，使导线进行线芯绝缘或作电缆护套之电线机组。全自动控径电线机组配备不调心模具，生产的电线不偏心，并使电线外径保持一致。设备采用变频控制电机、高精度定径适配器与高精度同步控制器、温度控制电器柜等组成。此设备也叫傻瓜型电线机组。

二、全自动控径电线机组（押出机）QZDK65ZS/1250型技术参数：

1、螺杆直径：Φ65mm
2、长径比：25：1
3、压缩比：1：3.5
4、挤出量：50～80kg/h
5、电线截面：2.5-70mm²
6、出线速度：4～60m/min
7、涨紧放线盘：PN630型
8、主机功率：15kw（变频调速）
9、主机加热功率：8～11kw
10、牵引功率：2.2kw（变频调速）
11、牵引轮直径：Φ600/350mm双轮
12、收线轮直径：Φ1250mm
13、收线力矩电机：YLJT132-25/4
14、排线形式：光杠排线
15、外径测定范围：0.1-30mm
16、冷却水槽长度：6米
17、印字机中心高：1000mm
18、吹干机：CG30型（旋涡泵）

三、全自动控径电线机组（押出机）QZDK65ZS/1250型设备配置：

1、张紧放线架配置：安装升降Φ630mm线盘。
2、水平进线器
3、Φ65型挤塑机：主机采用15kw变频调速电机，加热装置、机头、 线芯模具（进线Φ2.76 ～11mm即生产6～70mm²的单芯线和护套线1.5～6mm²）
4、温控柜：全自动控制线径及变频同步控制柜。
5、冷却水槽：8m长水槽。
6、吹干机CG30型，旋涡泵370W。
7、印字机YZ型，（印字轮用户自备）。
8、双轮牵引机：SQ600/350型双轮牵引机，带压线装置，配2.2kw变频调速电机。
9、高精度定径同步调速适配器。
10、力矩传动机LD型，力矩电机LJ132-25/4型。
11、收排线机SP1250型，升降电机1.1kw，GP30型光杠排线机，安装线盘范围Φ630～ 1250mm。
