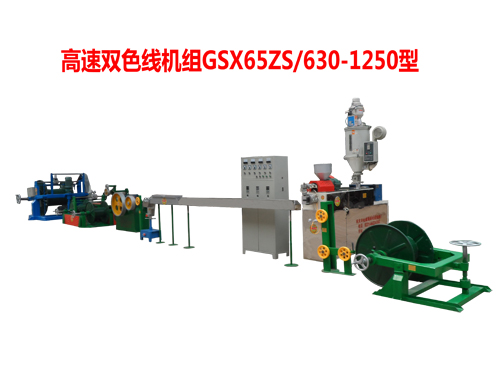

高速双色线机组GSX65ZS/630/1250型

一、双色线组机用途：
　　
双色线机组供电线电缆厂将聚乙烯、聚氯乙烯等材料热挤法，使导线进行线芯绝缘或做电缆护套之电线机组。此机组采用变频同步控制速度，并采用四级变速牵引机使小线径达到高速生产，比普通机型提高三倍的生产效率，大线径提高一倍的效率，是更新换代的机型。

二、双色线机组技术参数：

1、主螺杆直径：Φ65mm 　　　　　　　　　　　　　　　
2、长径比：25：1　　　　　　　　　　　　　　　　　
3、压缩比：1：3.5
4、截面平方：1～25mm² 　　　　　　　　　　　　　　　
5、出线速度：10～230m/min 　　　　　　　　　　　　　
6、主机功率：18.5kw　
7、出线速度：10～230m/min
8、主机功率：22kw　
9、副机功率：2.2kw　　　　　　　　
10、主机加热功率：11kw 　　　　　　　　　　　　　　　
11、副机加热功率：3.5kw
12、冷却水槽长度： 8米　　　　　　　　　　　　　　　　
13、吹干线径：1mm～20mm
14、牵引功率：4kw
15、高速印字机：500米/分　
16、牵引轮直径：Φ600mm
17、牵引速度：四级变速1档87米、2档165米 3档314米、4档599米
18、收线轮直径：630mm 　　
18-1 收线轮直径：Φ1000～1250mm
19、排线形式：光杆排线GP30型
20、收线动力：力矩电机132-40/4型
21、安装盘具：无轴顶锥式
22、塑料干燥机容量：50kg
23、塑料上料机：300kg/h 900w

三、双色线机组配备

1、升降式放线机SFX630型
2、六轮水平进线器
3、DX65G主机：22kw变频电机、风机冷却、铸铝加热装置、机头、线芯模具（ 生产1～25mm²的单芯线和护套线1.5～6mm²，模具另配）。
副机：SS30型变频电机功率2.2KW
3-1、塑料干燥机SG50型，自动上料机SS300型
4、八道温度控制、同步调速变频电器柜
5、冷水槽：8米
6、高速印字机GYZ500型（用户自备印字轮）
7、高速吹干机GCG20型（用户自备气泵，型号：V—0.6/8，动力：4kw）
8、水平架
9、高速双轮牵引机：GSQ600型（四档变速）
10、双盘力矩收线机SLX630型
