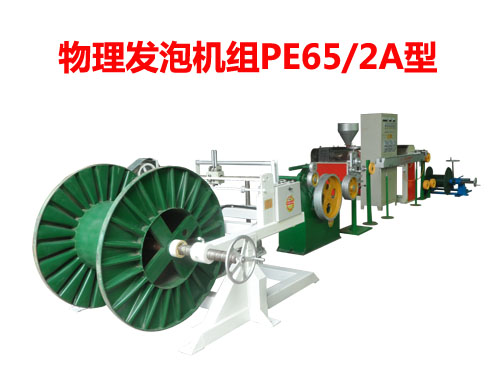

物理发泡机组PE65/2A型


一、物理发泡机组用途：

物理发泡机组供电线电缆厂将聚乙烯材料经氮气理化热挤法，使导线线芯经物理发泡进行绝缘。整套机组由放线架、进线架、主机、模具、冷却槽、牵引机、收排线及电 器控制各部分组成。螺杆、料筒材料用38CrMoALA制作并经两次氮化处理，经久耐用。

二、物理发泡机组技术参数：

1、螺杆直径：Φ65mm
2、长径比：34：1
3、压缩比：1：3
4、出线直径：5、7、9mm
5、出线速度：4～60m/min
6、涨紧放线盘：PN400型
7、主机功率：11kw
8、主电机型号：YCT250-4A
9、主机加热功率：11kw
10、加热区：6道（自动控温）
11、牵引功率：2.2kw
12、牵引轮直径：Φ600mm双轮
13、收线轮直径：Φ1250mm
14、收线力矩电机：YLJT132-25/4
15、收排线：光杠排线（GP30型）
16、冷却水槽长度：8米
17、主机中心高：1000mm

三、物理发泡机组配置：

1、升降式放线机：SFX630型
2、水平进线器
3、PE65-2型：Φ65型物理发泡机：主机采用11kw调速电机，加热装置、风冷、机头、 线芯模具。
4、温控柜：六道温度控制及电器控制。
5、氮气装置：1套（氮气罐由购方自备）
6、冷却水槽：8m长水槽。
7、双轮牵引机：SQ600型双轮牵引机，带压线装置，配2.2kw调速电机
8、电动升降收线机DSSX1250型一台（配力矩电机LJ132-25/4型）
9、升降电机1.1kw，GP30型光杠排线机，安装线盘范围Φ1000～1250mm
10、安装生产试机并生产出成品
11、供方去人安装的路、食、宿费购方负担，安装费3000元
