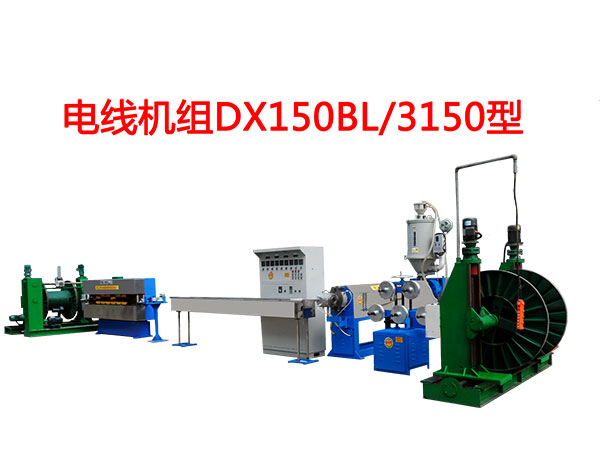

电线机组DX150BL/3150型




一、电线机组用途：　

       本机供电线电缆厂将聚乙烯、聚氯乙烯等热挤法，使导线进行线芯绝缘或作电缆护套之电线机组。整机由无轴放线架、进线架、主机、冷却水槽、吹干、履带牵引、无轴收排线机、温度控制电器操作柜等组成机组。

二、电线机组技术参数：

1、电线截面：50～500mm2
2、出线速度：6～50m/min
3、螺杆直径：150 mm
4、长径比 ：28:1
5、压缩比 ：1:3
6、主机功率：160kw-4型
7、加热功率：42kw
8、履带牵引功率 ：18kw-4型
9、收线盘直径：3150mm
10、放线盘直径：3150mm
11、塑料干燥机：SG300型
12、自动上料机：SS700G型
13、吹干机：800W
14、收排线机动力：YLJT160-100/4级

三、电线机组配置：

1、无轴升降放线机FX3150G型一台
2、五滚进线架JX280型一台
3、挤塑机SJ150型一台（160kw-4型）
4、塑料干燥机SG300型一台
5、自动上料机SS700G型一台
6、九道变频温控电器柜一台
7、不锈钢水槽六米四节一套（进水系统有购方自备）
8、吹干机CG100型、800W一台
9、履带牵引机TQD3500型一台（18kw-4型）
    （空气压缩机V-0.21/8型用户自备）
10、无轴收排线机WSP3150S型一台
