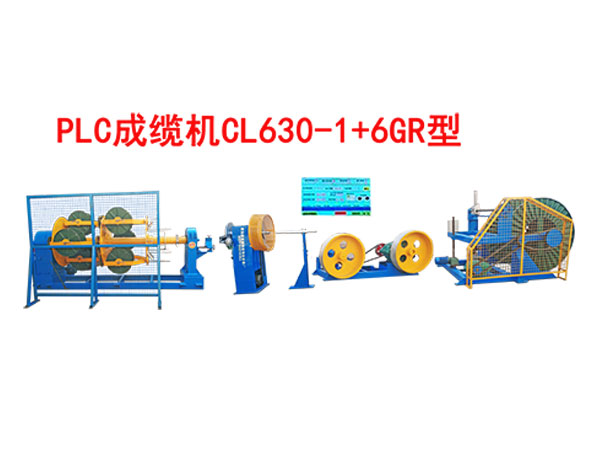

成缆机CL630/1+6GR型



一、成缆机用途

成缆机本机供电线电缆厂生产控制电缆、橡胶电缆、铜绞线、铝绞线及铜软绞线等绞合之专用设备。

二、成缆机技术参数

1、线盘规格：PN630型（Φ630×L470×d56 ）
2、收线盘规格：PN1250-1600型
3、绞合根数：2-7根
4、绞合节距：200-1000mm（任意调节节距）
5、绞合规格：
a. 铜芯聚氯乙烯绝缘安装软电线AVVR型
c.野外用移动式橡胶电缆WYJHQ型
 b.铜芯聚氯乙烯绝缘缠绕屏蔽护套软电线
 d.信号电缆、控制电缆、电力电缆
5-1、牵轮直径： 900mm，（牵引动力：4kw/4型）
6、绞合转速：5-40转/分
7、绕包电机：2.2kw（绕包盘芯55mm，）
8、主机电机：15千瓦
9、收线升降电机：1.5kw
10、力矩传动机：LJT132-40/4型
11、排线形式：光杠排线GP40型
12、同步调速变频电器控制柜

三、成缆机设备配置：

1、成缆主机CL630/1+6型一台
2、电机15kw/4型一台
3、高速同心绕包机GRB400型一台
4、双轮牵引机STQ900型一台
5、电动升降收线机DSSX1600型一套
6、同步调速变频电器控制柜一台
7、防护网一个
