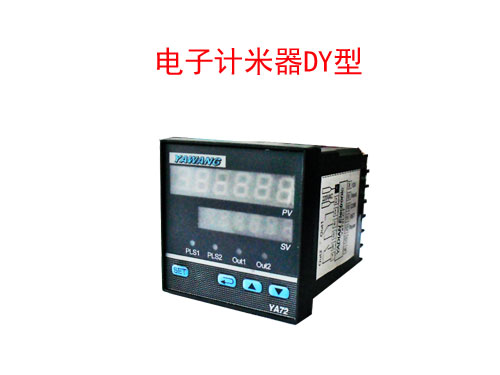

电子计米器DY型

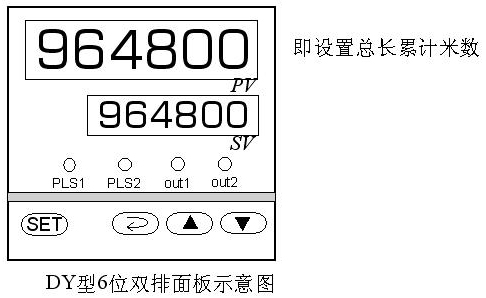

一、测控面板


二、技术参数


参 数 项	参 数
供电电源	AC220V、50HZ
环境温度	0～50℃
环境湿度	≤85％RH
外形尺寸	72×72×110
开孔尺寸	91×45
继电器触点容量	阻性5A/220VAC
整机功耗	P≤3W

 三、按键说明





键标识	设定参数时的功能		运行时（计米时）的功能
	主要功能	附加功能
SET	进入设定
	选位	设定总长和周长时，按住不松可以设定小数点的位置	清零（使计米数值归零）
	变更被选位（闪烁）增
	变更被选位（闪烁）减

表说明： 按SET键和 键20秒恢复默认参数

四、设定方法









设定项	代码	设定项名称	取值范围/取值定义	预设值	预设值	预设值
按SET键可进入设定组
1	A-01	总长	±0.01~999999米（显示位数＝6）　每盘长度	100米	95米	93米
2	A-02	周长	0.00001~999999米（设置周长）计米轮周长0.5米	0.5米	0.5米	0.5米
3	A-03	磁铁数量	1～30（默认为一）一般半米轮上配一个磁铁	1	1	1
4	A-04	报警值	±0.01~999999米（这个数值必须小于总长才能起报警作用） 报警值若为100米，此设定值应为92米，即每盘的总长应少8米为准（100米-8米＝92米，以此类推）	92米	87米	85米

说明：①设置每盘电线总长（米）：按功能键SET键，上显示屏PV显示代码为A-01，下显示屏显示数值，即为设定每盘电线总长的设定代码，下显示屏SV显示每盘电线要设定的米数（例：每盘电线要100米，即设定为0100.00），用选位键选定位置，用变更 键或改变数值。（若要95米长的电线，即设定0095.00即可，以此类推）

②设定计米机上检测轮的周长：计米机上的检测轮周长是0.5米。按功能键SET，待上显示屏PV显示为A-02时，调整下显示屏SV的数值。例：检测轮周长500毫米时，即调整为00.50000。即小数点后的数值显示为分米、厘米、毫米、丝米、微米。计米轮上的周长可大可小，应根据每盘线的长度确定后，再调整计米轮的周长输入值③设定磁铁数量 ：再按SET键，上显示屏显示代码A-03，下显示屏显示数值，（一般磁铁数量选择1，即选择一个磁铁）。④设定报警值：再按SET键，上显示屏显示代码A-04，下显示屏显示数值，按键选择被选位（闪烁的数字），按或键变更数字。⑤再按SET键（退出设定），显示屏出现“0”。
在设置总长和周长时，可以设定小数点，方法是按住 键不松。总长可以保留到小数点后两位， 周长可以保留到小数点后五位。（不管小数点在哪个位置，小数点前的那个单位永远是米，后面的 单位依次为分米，厘米……）











设定项	代码	取值范围/取值定义				预设值
B设定组，按 SET 键 10 秒可进入B设定组
1	B-01	定长取样数	0～3	0	80Hz	0
				1	4000 Hz(推荐)
				2	10000 Hz
				3	20000 Hz
2	B-02	工作模式	0～3	0	到达设定值,显示值保持，输出有效直到手动或外接复位 (N模式)	1
				1	到达设定值,显示复位，重新计数,输出有效n秒自复位 (C模式)
				2	到达设定值,显示值保持,输出有效n秒后显示与输出同时复位(R模式)
				3	到达设定值,显示值继续计数,输出有效，直到手动或外接复位(F模式)（推荐）
3	B-03	输出延时	0.01～99999 秒 设为 0 时恒定 100 us			1
C设定组，按 SET 键 14 秒可进入C设定组
1	EES	掉电保存	0 ～ 1 (EES =1，掉电时保存计数值与状态)			1
2	InSL	信号电平	0 ～ 1 (输入电平低有效/高有效 )			0
3	IdSL	设定项显示	0 ～ 1 (代码显示/ 序号显示)			1
4	Loc	设定锁	0 ～ 1 (Loc =1，禁止除 A组外的设定)			0
